Насосы Гном дренажные

Насосы Гном для взвешенных веществ - динамические дренажные центробежные насосы, основная задача которых, осушение (дренаж) котлованов, траншей, откачка сточных вод и перекачивание загрязнённых жидкостей. Ряд зарубежных специалистов, вследствие этого, называют их «дренажные».

Среди зарубежных аналогов дренажного электронасоса Гном для взвешенных веществ можно отметить насосы концерна Grundfos и компании Wilo для промышленного и бытового назначения, укомплектованные погружными одно- или трехфазными электродвигателями: насосы grundfos серий EF и DP для перекачивания жидкостей с загрязнениями и дренажные насосы wilo серии Wilo-drain.

В связи с различными требованиями, предъявляемыми к насосу Гном, перекачивающему жидкости разной степени загрязнения и в разнообразных условиях, он выпускается нескольких конструктивных исполнений.
Дренажные насосы типа Гном - моноблочные переносные погружные центробежные.

Насос Гном нашел широкое применение при откачивании гравийно-глинистых и грунтовых вод из котлованов, траншей, зумпфов и др., в промышленном и гражданском строительстве, при эксплуатации гидросооружений, метрополитенов и шахт, а также в сельском хозяйстве для орошения и осушения.

Дренажные насосы Гном, в своем составе, имеют встроенные, герметизированные асинхронные электродвигатели.

Перекачиваемая среда электронасосом Гном: загрязненная вода температурой до 35°С, с индексом "Т" (Гном...Т) - до 60°С), с содержанием механических примесей (песок, цемент, глина) массовой концентрацией до 10%, размером частиц до 5 мм.

Насос Гном устанавливают вертикально на дно котлованов и траншей. Такой дренажный электронасос может работать при полном или частичном погружении в откачиваемую жидкость, при подпоре величиной не менее расстояния от середины входных кромок рабочего колеса до верхней кромки всасывающей сетки.
Насосы Гном не могут работать "всухую", без охлаждения откачиваемой жидкостью. При такой эксплуатации возможен преждевременный выход их из строя.

Дренажный насос типоразмера Гном выпускается как с рубашкой охлаждения, так и без неё. В качестве охлаждающей среды используется перекачиваемая среда.

Материалы исполнения электронасосов
- рабочее колесо: чугун СЧ 15, сталь - 10ХГСНЛ;
- отвод: полимерный пластик, износостойкая резина;
- корпусные детали: сплав АЛ9, сталь 20Х13Л;
- вал: сталь 20Х13.
Уплотнение вала дренажного электронасоса - торцовое или двойное торцовое в масляной камере.
Насос Гном комплектуется рабочим колесом открытого типа.
Напорный патрубок может быть расположен в нижней части насоса, так называемый «нижний излив» (насосы Гном без рубашки охлаждения), а может располагаться в верхней части насоса, так называемый «верхний излив» (насос с рубашкой охлаждения).

Условное обозначение
Г - для грязной воды;
Н - насос;
О - одноступенчатый;
М - моноблочный.
Цифры после букв - подача, м³/час;
цифры после тире - напор, м;
Ех - взрывобезопасное исполнение или
В2ТЗ - категория и группа взрывоопасной смеси.
В стандартной комплектации насосы Гном поставляются без шланга.
На следующих страницах представлены:
Технические правила - эксплуатация насосов Гном и
подбор насоса погружного типа.


Область применения дренажных насосов: водоснабжение чистой водой, перекачивание загрязненных и сточных вод, строительные работы и работы, связанные с дренажом.

Дренажные электронасосы Гном и их основные детали представлены в рисунках 1 и 2
(рис.1 - с рубашкой охлаждения, рис.2 - без рубашки охлаждения).

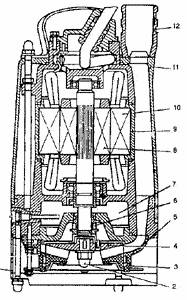

Рис. 1. Детали дренажного насоса Гном с рубашкой охлаждения:
1 - приемная сетка, 2 - гайка рабочего колеса,3 - установочно-подвижной диск,
4 - рабочее колесо, 5 - направляющий аппарат, 6 - узел уплотнений, 7 - картер масляный, 8 - ротор, 9 - гильза,10 - статор, 11 - рубашка,12 - напорный патрубок

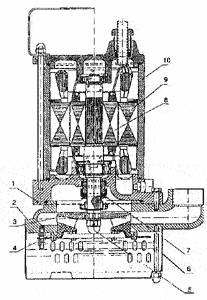

Рис. 2. Детали дренажного насоса без рубашки охлаждения:
1 - крышка верхняя, 2 - улитка, 3 - рабочее колесо, 4 - установочно-подвижной диск,
5 - гайка рабочего колеса, 6 - сетка приемная, 7 - узел уплотнений, 8 - ротор, 9 - статор, 10 - гильза
